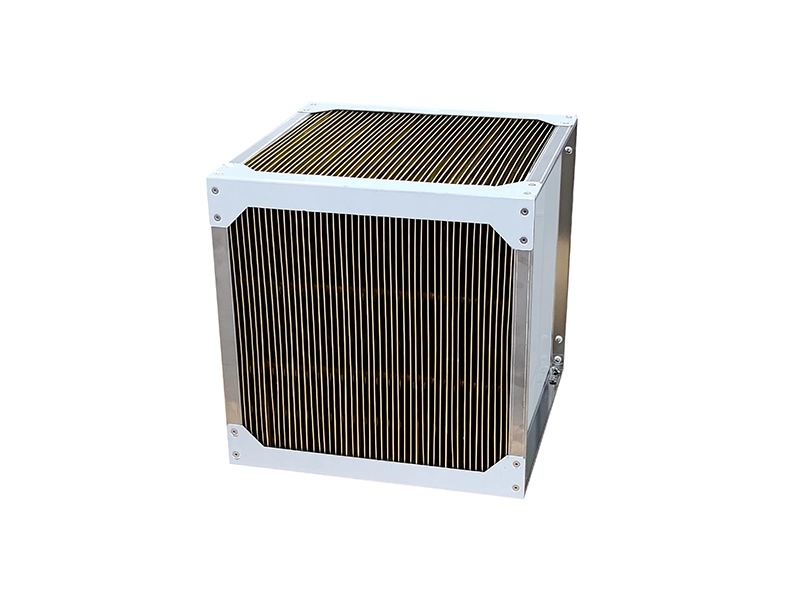

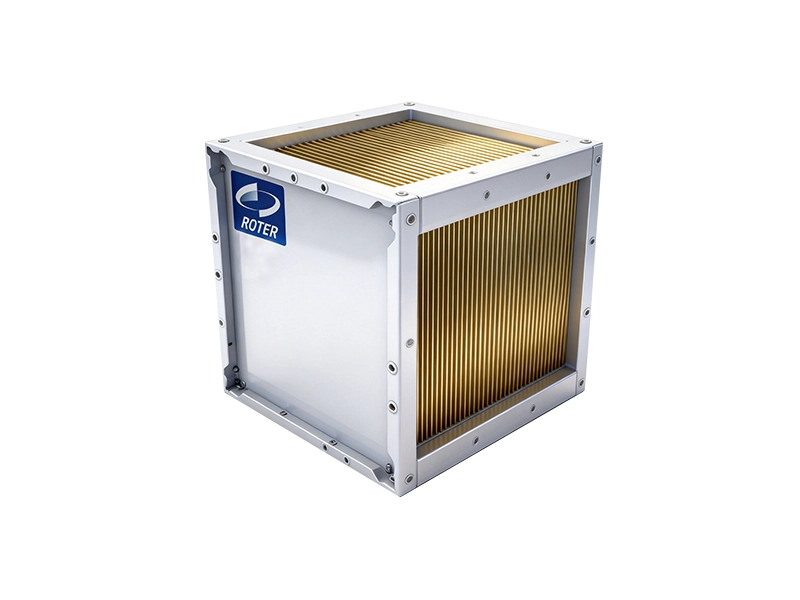

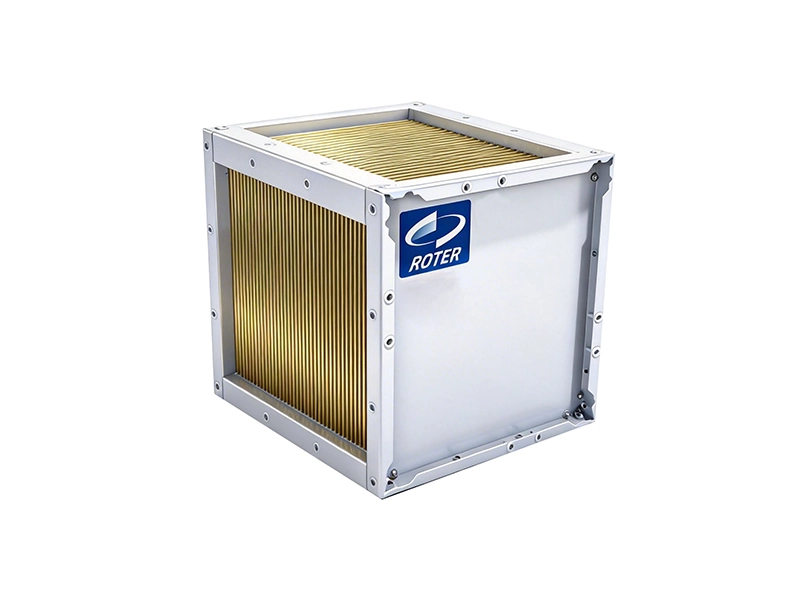

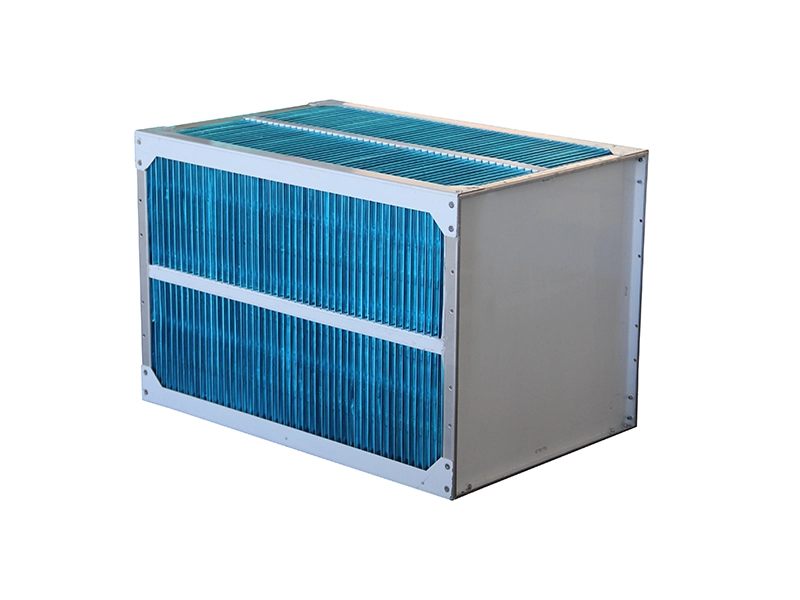

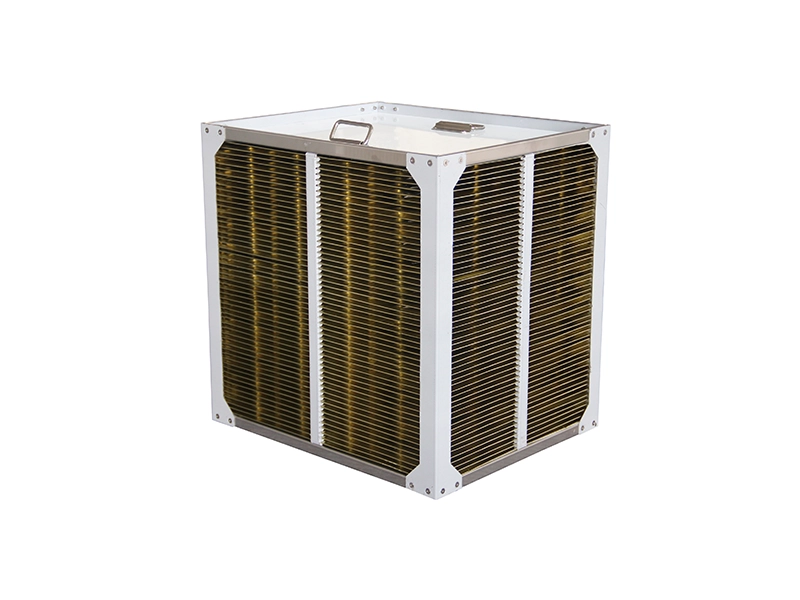

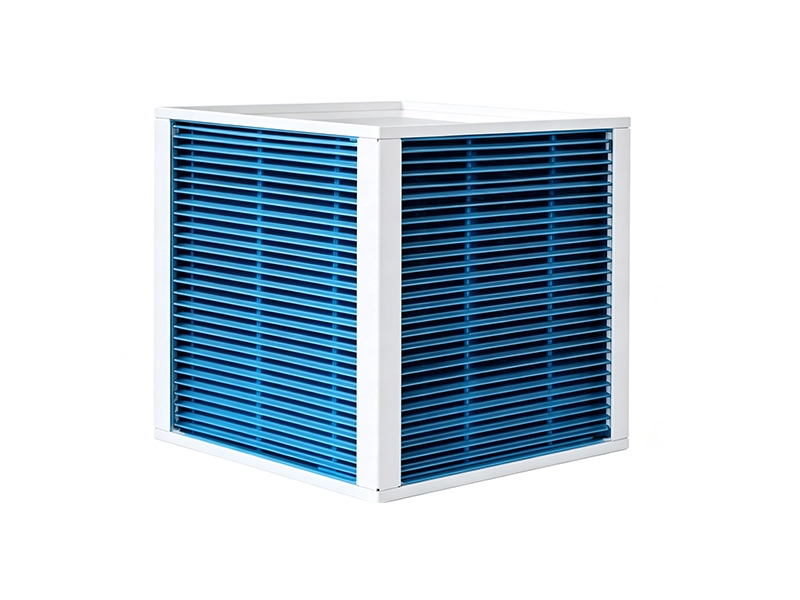

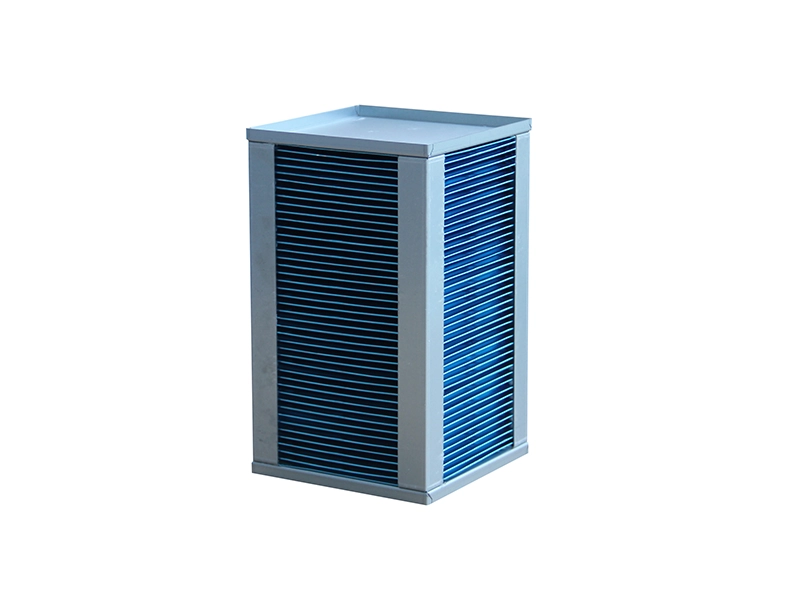

Bộ trao đổi nhiệt dạng tấm

    Nó hoạt động với dòng không khí nóng và lạnh trong dòng chảy chéo. Hai cánh nhôm kèm theo tạo thành kênh cấp khí và thoát khí. Do không khí cấp và khí thải đi qua hai mặt khác nhau của cánh nhôm, nhiệt được truyền từ mặt nóng sang mặt lạnh, đạt được sự trao đổi nhiệt giữa không khí trong lành và khí thải.


Phạm vi ứng dụng

Bộ trao đổi nhiệt dạng tấm được ứng dụng rộng rãi trong thông gió và trao đổi không khí, thu hồi năng lượng, làm mát, sưởi ấm, hút ẩm và thu hồi nhiệt thải trong các ngành công nghiệp như HVAC, viễn thông, điện, dệt may, ô tô, thực phẩm, y tế, nông nghiệp, chăn nuôi, phòng chữa bệnh, sấy khô, hàn và nồi hơi.

Tính năng chức năng

1. Bộ trao đổi nhiệt dạng tấm sử dụng lá nhôm phủ ưa nước chất lượng cao làm môi trường truyền nhiệt, được xử lý bằng kỹ thuật đặc biệt, có hiệu suất trao đổi nhiệt cao, bảo trì dễ dàng và tuổi thọ dài.
2. Lá nhôm phủ epoxy có thể được sử dụng để chống ăn mòn mạnh hơn, thích hợp cho các ứng dụng đặc biệt.
3. Có sẵn nhiều kích cỡ và khoảng cách tấm (2,5 mm–12 mm).

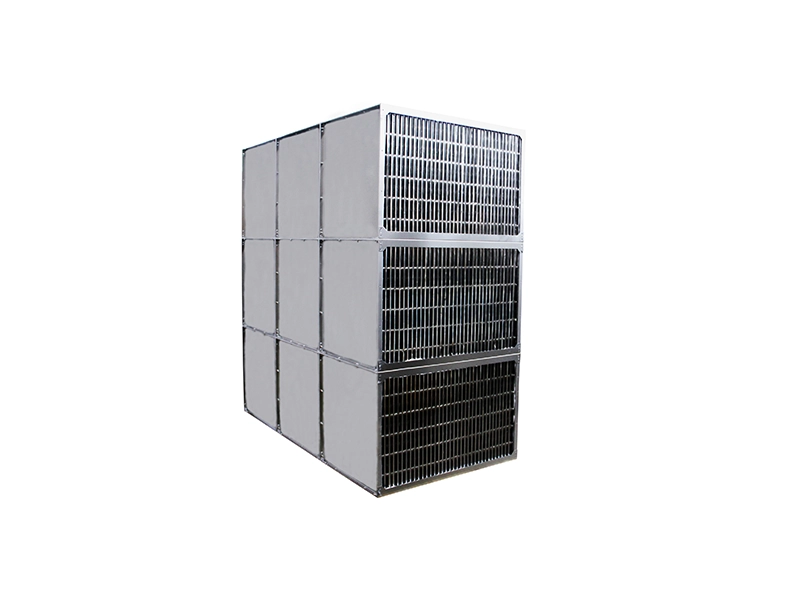

4. Cấu trúc mô-đun cho phép bất kỳ sự kết hợp nào giữa kích thước mặt cắt ngang và độ dày tấm xếp chồng lên nhau; không có bộ phận chuyển động, thiết bị có chi phí bảo trì thấp.
5. Cấu trúc nhỏ gọn và kích thước nhỏ giúp nó phù hợp với nhiều ứng dụng khác nhau.

Quy trình sản xuất

1. Bề mặt trao đổi nhiệt được hình thành với các nếp gấp xoắn ốc giúp tăng cường truyền nhiệt, tăng diện tích truyền nhiệt lên khoảng 10%.
2. Các kênh dẫn khí được hỗ trợ bởi các trùm được dập, đảm bảo độ bền và độ chắc chắn của kênh cao, có khả năng chịu được áp suất không khí trong lành và khí thải mạnh mẽ.
3. Các kênh không khí trong lành và khí thải giao nhau và được ngăn cách bằng lá nhôm; các cạnh đầu vào và đầu ra sử dụng viền năm lớp kết hợp với kỹ thuật đường may lồng vào nhau dạng sóng, mang lại độ bền cạnh cao hơn và khả năng bịt kín đáng tin cậy hơn.
4. Tất cả các mối nối được bịt kín bằng keo và xử lý bằng keo dán đường may, đảm bảo độ kín khí của bộ trao đổi nhiệt.
Lưu ý: Khung lõi có thể được chỉ định bằng các vật liệu và độ dày tấm khác nhau (chẳng hạn như tấm mạ kẽm, tấm galvalume, tấm nhôm, tấm thép sơn, tấm mạ kẽm sơn, thép không gỉ, v.v., để đáp ứng các yêu cầu chống ăn mòn). Các phương pháp kết nối khung bao gồm vít, khớp nối và mặt bích.

Các loại vật liệu

Dòng B - Loại tiêu chuẩn:
Được làm bằng vây nhôm ưa nước và khung thép mạ kẽm; nhiệt độ hoạt động tối đa 100°C; phù hợp với hầu hết mọi điều kiện hoạt động.
Dòng F - Loại chống ăn mòn:
Sử dụng vây nhôm phủ epoxy và khung thép mạ kẽm; nhiệt độ hoạt động tối đa 100°C; thích hợp cho điều kiện hoạt động ăn mòn mạnh.
Dòng G - Loại nhiệt độ cao:
Cánh tản nhiệt và khung thép không gỉ, được bịt kín bằng keo chuyên dụng; nhiệt độ hoạt động tối đa 300°C; thích hợp với điều kiện luồng không khí có nhiệt độ cao.
